こんにちは。株式会社遠松製作所です。

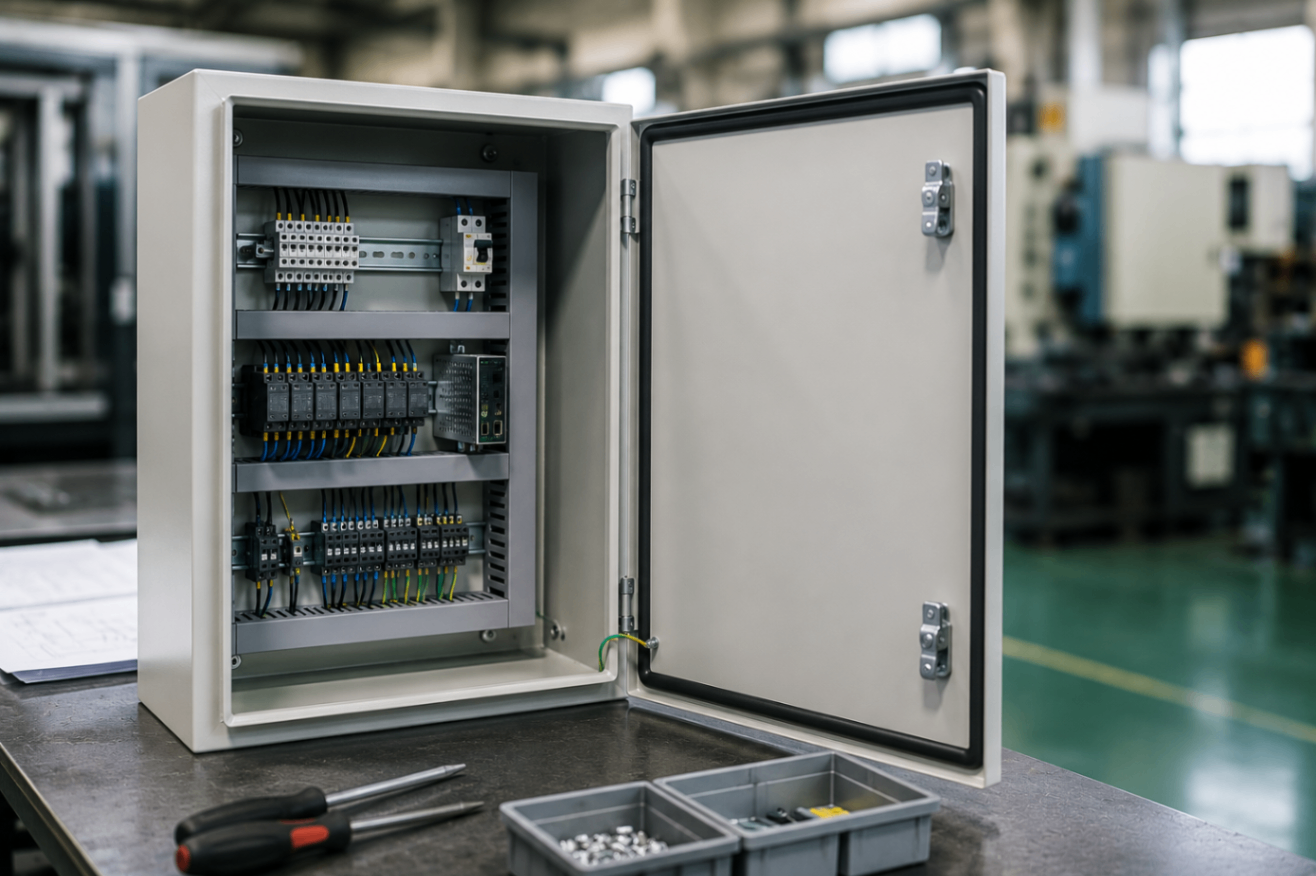

制御盤や配電盤の筐体は、
内部機器を収めるだけの箱ではありません。
扉を開けて配線する、部品を交換する、
熱を逃がすといった作業まで考えて
形を決める必要があります。
外観は同じように見えても、
穴の位置や内部の余白が少し違うだけで、
組立や点検にかかる手間は変わります。
内部の余白が品質を左右する
制御盤・配電盤の筐体製作では、
外形寸法より先に、
内部へ何を配置するかを確認することが大切です。
機器が収まっても、
端子へ工具を入れる空間がなければ配線しにくくなります。
配線ダクトや端子台、ブレーカーなどは、
取付寸法だけでなく、作業時に手が入る範囲も必要です。
電線を曲げる空間が狭いと、
無理な取り回しにつながります。
📐 内部設計で確認する項目
✅ 取り付ける機器の寸法と配置
✅ 配線ダクトを通す位置
✅ 工具や手が入る作業スペース
✅ 将来追加する機器のための余白
株式会社遠松製作所では、
筐体の形だけでなく、
内部機器の配置や使用方法を踏まえて
板金物の仕様を整理します。
限られた寸法の中でも、
作業する場所を先に確保することが、
組立後の扱いやすさにつながります。
扉と開口部を使いやすくする
筐体の作業性を大きく左右するのが、
扉の開き方と開口部の位置です。
制御盤を壁際へ設置する場合、
扉の向きによっては十分に開けられません。
通路側へ大きく張り出せば、
人や台車の移動を妨げることもあります。
取っ手やヒンジの位置も、
外観だけでは決められません。
扉が大きい場合は、
開閉時の重さやたわみに配慮した構造が必要です。
🔧 作業の流れから位置を決める
配線引込口や押しボタン、表示灯の穴は、
内部機器との位置関係を確認して加工します。
外側から見て整っていても、
裏側で部品や配線ダクトと重なれば、
取り付けられないためです。
✅ 扉を開けた状態で点検できるか
✅ 配線を無理なく引き込めるか
✅ 部品交換の際に工具が入るか
✅ 開口部の縁で電線を傷つけないか
✅ 底面や背面の固定作業ができるか
こうした細かな位置関係を製作前に整理すると、
完成後に穴を開け直す手間を減らせます。
設置環境に素材を合わせる
制御盤や配電盤を置く場所によって、
筐体に求められる条件は変わります。
屋内の乾燥した場所と、
水分や油がかかる場所では、
同じ素材や仕上げが適しているとは限りません。
鉄は強度を確保しやすく、
塗装によって表面を整えられます。
ステンレスは水分や腐食への
配慮が必要な環境で使われ、
アルミは筐体を軽くしたい場合の
選択肢になります。
また、盤内で機器が発熱する場合は、
通気口やファン用の開口部も必要です。
ただし、開口部を増やせばよいわけではありません。
粉じんや水滴の入り方、
周囲の機械との距離まで確認して位置を決めます。
🏭 図面がない場合の伝え方
正式な図面がない段階でも、
次の資料があると筐体製作の相談を
進めやすくなります。
✅ 現在使用している盤や設置場所の写真
✅ 希望する幅・高さ・奥行き
✅ 扉や操作面の向き
✅ 内部に入れる機器の資料
手書きの寸法や簡単な配置図も、
用途を共有する材料になります。
株式会社遠松製作所では、図面がない場合も、
現物や必要な仕様を確認しながら
板金加工の内容を整理できます。
作業しやすい筐体を形にする
制御盤・配電盤の筐体製作では、
機器が収まる寸法だけでなく、
配線経路、扉の開閉、工具を使う空間、
設置環境まで考えることが重要です。
組立や点検の動きを先に確認すれば、
穴の位置や内部の余白を具体的に決められます。
株式会社遠松製作所は、愛知県津島市を拠点に、
鉄・ステンレス・アルミなどを用いた
板金加工を行っています。
制御盤・配電盤の筐体をはじめ、
機械カバー、架台、ブラケットなどの
単品・小ロット製作にも対応しています。
レーザー切断、曲げ、溶接、組立から、
塗装やメッキなどの仕上げまで相談できます。
愛知県西部を中心に、
岐阜県南部や三重県北部からの
板金物のご依頼にも対応しています。
新しい制御盤の筐体を製作したい、
現在の盤を作業しやすい形へ
見直したいという場合は、
寸法や設置場所、内部機器など、
分かる範囲の情報をご用意のうえ、
株式会社遠松製作所へお問い合わせください。
